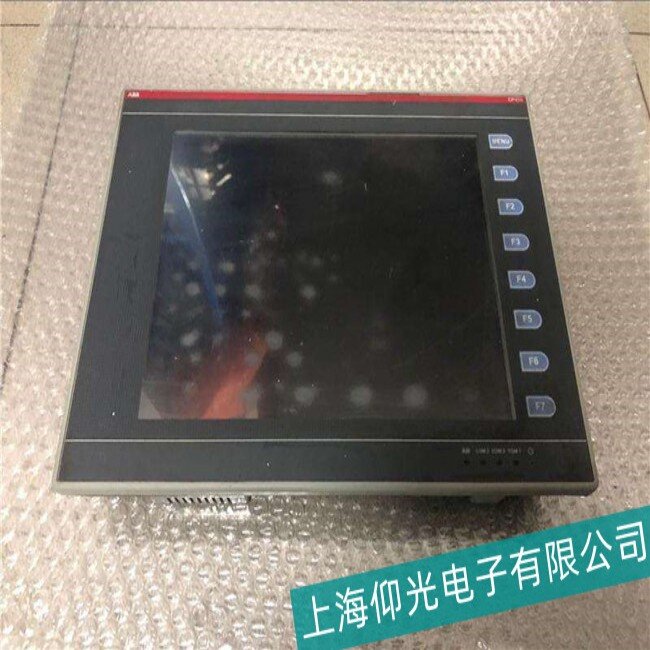

ABB触摸屏无显示故障排查和维修方法

发布者:WJJ 来源:上海仰光电子科技有限公司|10/15/2024

ABB触摸屏无显示故障排查和维修方法是一套系统而细致的过程,旨在确保设备能够恢复正常工作状态。以下是一套详细的排查和维修步骤:

一、故障排查

  1. 电源检查
    • 确认触摸屏是否已正确连接电源,并检查电源插座和插头是否完好。
    • 使用电压表检测电源电压是否稳定,并确认电源线无破损或接触不良。
  2. 显示模块检查
    • 检查显示模块是否松动或与主板连接不良,确保连接稳固。
    • 观察显示模块是否有物理损坏,如裂痕、烧焦痕迹等。
  3. 背光检查
    • 若触摸屏有背光但无显示,可能是背光灯管或LED灯条损坏。
    • 使用手电筒或强光照射屏幕,检查是否能隐约看到图像或文字。
  4. 外部干扰检查
    • 检查触摸屏周围是否存在强磁场或电场干扰源,如大型电机、变频器等。
    • 尝试将触摸屏移至无干扰的环境中进行测试。
  5. 软件与配置检查
    • 确认触摸屏的固件版本是否为最新,并检查项目文件是否完整且兼容。
    • 进入触摸屏的设置界面,检查IP地址、通信协议等配置设置是否正确。
  6. 内部硬件检查
    • 检查触摸屏的电源板、主板、内存条等内部组件是否工作正常。
    • 使用专业工具检测硬件部件的电压、电流等参数,确保无异常。

二、维修方法

  1. 电源维修
    • 若电源线路或插头损坏,更换新的电源线路或插头。
    • 若电源适配器故障,更换同型号的电源适配器。
  2. 显示模块维修
    • 若显示模块损坏,更换同型号的显示模块。
    • 若显示模块与主板连接不良,重新连接并确保连接稳固。
  3. 背光维修
    • 若背光灯管或LED灯条损坏,更换新的背光灯管或LED灯条。
    • 更换时务必断电,并遵循操作手册中的指示进行。
  4. 软件修复
    • 尝试更新或重新安装触摸屏的驱动程序。
    • 若触摸屏的操作系统或应用程序出现错误,尝试进行修复或重置。
    • 在必要时,重新安装操作系统或应用程序。
  5. 内部硬件维修
    • 若电源板、主板等内部组件损坏,更换相应的组件。
    • 若内存条有问题,拔下内存条,用橡皮擦擦拭金手指部分后再重新插上。

三、预防措施

  1. 定期维护
    • 定期对触摸屏进行清洁和维护,确保设备处于良好的工作状态。
    • 检查电源线路和插头是否完好,避免使用破损的电源线和插头。
  2. 合理使用
    • 避免长时间连续使用触摸屏进行高负荷操作,适当安排休息时间。
    • 避免使用尖锐物体触碰屏幕,防止物理损伤。
  3. 备份重要数据
    • 定期备份触摸屏中的重要数据,以防数据丢失导致生产中断或信息泄露。

四、注意事项

  1. 安全第一
    • 在进行维修操作前,务必断开电源,以避免触电风险。
  2. 维修资质
    • 非专业人员请勿尝试自行维修,应联系专业维修人员进行检修和维护。
  3. 备件匹配
    • 在更换部件时,请确保所使用的备件与原设备相匹配,以保证维修效果和设备的正常运行。

总结:通过以上步骤的排查和维修,大多数ABB触摸屏无显示故障都可以得到解决。如果问题依然存在,建议联系ABB官方或授权的维修服务中心进行进一步检修。同时,加强日常维护和预防措施也是减少此类故障发生的有效手段。
