想知道电路板维修入门教程?上海仰光教您!

发布者:TYH 来源:上海仰光|5/27/2024

一、引言

电路板维修是一门新兴的修理行业,随着工业设备的自动化程度不断提高,工控板的数量也在不断增加。当工控板损坏后,更换电路板所需的高额费用成为许多企业的一大难题。然而,这些损坏的电路板在国内大多数情况下是可以维修的,而且费用仅为购买新板的20%~30%,维修时间也较短。因此,掌握电路板维修技术对于降低成本、提高设备维护效率具有重要意义。本教程将结合上海仰光电子科技有限公司的实践经验,为大家提供一份详尽的电路板维修入门教程。

二、电路板维修基础知识

1.电路板构成

电路板主要由各种集成块、电阻、电容、二极管、三极管等器件构成。当电路板损坏时,通常是其中某个或某些器件出现问题。

2.维修思想

电路板维修的思想是基于对电路板结构的理解,通过检测确定故障器件,并进行更换或修复。在维修过程中,需要掌握一定的电路知识和电子元器件知识。

三、电路板维修步骤

1.外观检查

首先,对电路板的外观进行仔细检查。观察电路板是否有被烧过的痕迹,是否有变形、裂纹等情况。同时,检查电路板上的元器件是否有损坏、烧焦等现象。

2.电源检查

如果电路板被烧过,在给电路板通电前,一定要仔细检查电源电路是否正常。确保电源电路没有问题后,再通电进行下一步检查。

3.器件检测

使用万用表等测试工具对电路板上的每一个器件进行检测。这包括电阻、电容、二极管、三极管等器件的阻值、容值、正反向电阻等参数的测试。通过测试,找出损坏的器件。

4.故障定位

根据检测结果,结合电路板的原理图和工作原理,确定故障的具体位置。这需要对电路板的电路结构和工作原理有深入的了解。

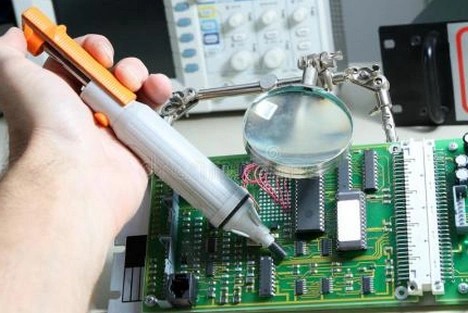

5.维修处理

根据故障定位的结果,对损坏的器件进行更换或修复。在更换器件时,需要选择与原器件参数相同的器件进行替换。同时,需要注意器件的焊接质量和安装位置等细节问题。

6.测试验证

在维修完成后,对电路板进行测试验证。通过测试验证,确保电路板已经恢复正常工作。如果有问题,需要重新检查并修复。

四、维修技巧与注意事项

1维修技巧

(1)善于利用电路板的原理图和工作原理进行分析和判断。

(2)熟练使用万用表等测试工具进行检测和测试。

(3)注意器件的焊接质量和安装位置等细节问题。

(4)在更换器件时,选择与原器件参数相同的器件进行替换。

2.注意事项

(1)在维修过程中,要注意安全用电,避免触电和短路等危险情况的发生。

(2)在给电路板通电前,一定要仔细检查电源电路是否正常,确保不会引起二次损伤。

(3)在检测和维修过程中,要仔细观察和分析,避免遗漏和误判。

(4)在更换器件时,要注意器件的型号和参数是否与原器件相同,避免因器件不匹配而导致的问题。

五、总结

电路板维修虽然需要一定的电路知识和电子元器件知识,但只要掌握了基本的维修思想和步骤,并结合实践经验不断学习和提高,就可以逐步掌握电路板维修技术。通过本教程的学习和实践,相信大家可以初步掌握电路板维修的基本技能和方法,为设备的维护和维修工作提供有力的支持。
