一、引言

随着电子设备的广泛应用，电路板作为其核心部件，其稳定性和可靠性直接影响着设备的整体性能。因此，掌握电路板维修方法对于电子工程师和维修人员来说至关重要。上海仰光电子作为电子维修领域的领军企业，拥有丰富的电路板维修经验和专业的技术团队。本文将结合上海仰光电子的实践经验，详细介绍电路板维修的多种方法，帮助读者提升电路板维修技能。

二、电路板维修基础

在进行电路板维修之前，我们首先需要了解电路板的基本结构和功能。电路板主要由基板、导线和元器件组成，其中基板承载着导线和元器件，导线用于连接元器件，而元器件则是电路板功能的实现者。了解电路板的基本结构和功能，有助于我们更好地理解电路板的工作原理和故障现象。

三、电路板维修方法

1.观察法

观察法是电路板维修中最常用的一种方法。通过观察电路板的外观和布线方式，可以发现一些明显的故障点。例如，观察电路板是否有烧焦、变形、断裂等现象，以及元器件是否有发黑、鼓包、裂口等损坏情况。此外，还可以观察电路板上的保险丝是否熔断，以及电路板上的走线是否有起皮、烧糊断路等情况。通过仔细观察，我们可以初步判断故障的大致位置和原因。

2.测试法

测试法是一种利用测试设备对电路板上的元件和电路进行测试的方法。万用表是最基本的测试设备之一，可以用来测量电路板上各个元件的电压、电流、电阻等参数。通过测量这些参数，我们可以判断元件是否正常工作。此外，还可以使用示波器、逻辑分析仪等高级测试设备来检测更复杂的故障。测试法可以帮助我们更准确地确定故障点，为后续的维修工作提供有力支持。

3.替换法

当确定某个元件损坏时，可以采用替换法进行修复。即使用一个正常工作的元件替换掉损坏的元件，然后重新测试电路板的功能是否正常。替换法是一种简单有效的维修方法，可以快速修复电路板故障。但需要注意的是，替换元件时必须选择与原元件相同型号和规格的元件，以确保电路板的稳定性和可靠性。

4.焊接法

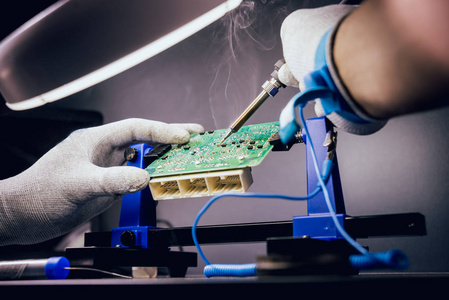

焊接法主要用于修复焊接问题。当电路板上的元件出现接触不良或短路等问题时，可以使用焊接铁和锡膏等工具进行焊接修复。在焊接过程中，需要注意焊接温度和焊接时间等参数的控制，以避免对电路板造成二次损坏。此外，还需要注意焊接质量，确保焊接点牢固可靠。

5.原理分析法

原理分析法是一种通过分析电路板的工作原理来查找故障点的方法。对于某些复杂的电路板，我们可以先了解其工作原理和电路结构，然后根据故障现象进行逐步分析。通过分析电路板上的信号流和电路连接关系，我们可以找到故障点并进行修复。原理分析法需要一定的电路知识和分析能力，但对于一些难以用其他方法解决的故障问题非常有效。

6.对比法

对比法是一种通过与正常电路板进行对比来查找故障点的方法。我们可以将待修的电路板与一块已知正常工作的电路板进行对比，观察两者之间的差异。通过对比电路板上的元件、布线、连接关系等方面，我们可以找到故障点并进行修复。对比法适用于无图纸维修的情况，但需要有一定的电路板维修经验和观察能力。

7.切割法

切割法是一种通过断开器件的某只引脚来查找故障点的方法。当怀疑某个芯片或电容等元件短路时，我们可以使用斜口钳或烙铁等工具将其引脚断开，然后观察电路板的工作状态是否发生变化。如果断开某个引脚后短路消失，则说明该芯片或电容等元件存在短路问题。切割法需要谨慎操作，以免对电路板造成不必要的损坏。

四、维修注意事项

1.安全第一：在维修过程中要注意安全用电，避免触电、短路等危险。

2.细心观察：在故障诊断时要细心观察电路板上的现象，避免遗漏重要信息。

3.准确判断：在判断故障位置时要准确无误，避免误判导致维修失败。

4.规范操作：在拆卸、焊接等操作时要遵循规范流程，确保维修质量。

五、总结

本文介绍了电路板维修的多种方法，包括观察法、测试法、替换法、焊接法、原理分析法、对比法和切割法等。每种方法都有其特点和适用范围，我们需要根据实际情况选择合适的维修方法。同时，我们还需要注意维修过程中的安全事项和规范操作，以确保维修质量和人员安全。通过不断学习和实践，我们可以提升电路板维修技能，为电子设备的稳定运行提供有力保障。
