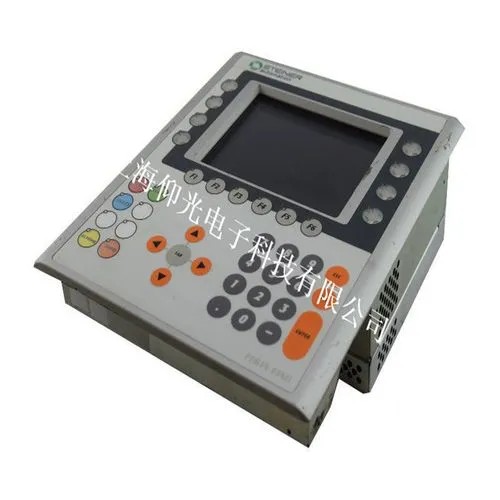

贝加莱触摸屏黑屏维修方法

发布者:TYH 来源:上海仰光|5/30/2024

一、引言

贝加莱触摸屏作为工业自动化领域的重要组成部分,其稳定性和可靠性对于生产线的正常运作至关重要。然而,在使用过程中,触摸屏有时会出现黑屏现象,这不仅影响了生产进度,还可能给企业带来不必要的损失。因此,掌握贝加莱触摸屏黑屏的维修方法,对于保障生产线的稳定运行具有重要意义。

二、故障现象与诊断

贝加莱触摸屏黑屏的故障现象主要表现为:触摸屏无法正常显示内容,整个屏幕呈现黑色或暗色状态。针对这一故障现象,我们需要进行以下诊断步骤:

1.检查电源与连接线:首先,检查触摸屏的电源线和连接线是否连接牢固、无破损或松动现象。如果发现电源线或连接线存在问题,应及时更换或修复。

2.亮度设置检查:尝试调整触摸屏的亮度设置,观察屏幕是否能够正常显示。如果调整亮度设置无效,则考虑其他可能的原因。

3.软件调试:对触摸屏进行软件调试,尝试重启触摸屏或整个系统,看是否能够恢复正常显示。如果重启无效,则考虑进行软件更新或恢复出厂设置等操作。

三、维修方法

针对贝加莱触摸屏黑屏的故障现象,我们可以采取以下维修方法:

1.更换背光灯:如果经过诊断发现黑屏是由于背光灯损坏导致的,我们可以采取更换背光灯的方法来修复故障。具体操作步骤如下:

(1)拆下触摸屏的前面板,找到背光灯组件。

(2)检查背光灯管或电路板是否损坏,如有损坏则进行更换。

(3)更换完成后,重新安装前面板并进行测试,确保触摸屏能够正常显示。

2.修复或更换损坏部件:如果黑屏是由于触摸屏内部的某个部件损坏导致的,我们需要进行修复或更换操作。具体步骤如下:

(1)拆下触摸屏的前面板和背板,找到损坏的部件。

(2)根据损坏部件的类型和程度,进行修复或更换操作。例如,如果是控制卡损坏,可以更换新的控制卡;如果是显示屏驱动电路故障,可以修复或更换驱动板等。

(3)修复或更换完成后,重新安装前面板和背板,并进行测试验证。

3.检查并重新连接线路或接口:如果黑屏是由于线路或接口连接不良导致的,我们需要检查并重新连接线路或接口。具体步骤如下:

(1)检查触摸屏内部的线路和接口连接是否牢固、无破损或松动现象。

(2)如果发现连接不良或损坏的线路或接口,应及时进行修复或更换。

(3)修复或更换完成后,重新连接线路或接口,并进行测试验证。

4.软件调试与更新:如果黑屏是由于软件问题导致的,我们可以进行软件调试与更新操作。具体步骤如下:

(1)尝试重启触摸屏或整个系统,看是否能够恢复正常显示。

(2)如果重启无效,可以考虑对触摸屏进行软件更新或恢复出厂设置等操作。

(3)在进行软件更新或恢复出厂设置时,需要按照操作指南逐步进行,确保操作正确无误。

四、注意事项

在进行贝加莱触摸屏黑屏维修时,需要注意以下事项:

1.安全第一:在维修过程中,要确保自身和他人的安全。例如,在拆卸触摸屏时,要注意避免触电或划伤等危险情况。

2.操作规范:在维修过程中,要遵循操作规范,按照正确的步骤进行操作。避免因为操作不当导致设备进一步损坏或安全事故的发生。

3.维修工具与备件:在进行维修时,需要准备相应的维修工具和备件。例如,需要准备螺丝刀、扳手等工具以及背光灯、控制卡等备件。

4.维修记录:在维修完成后,要详细记录维修过程和结果。这有助于后续的设备维护和故障排查工作。

五、总结

贝加莱触摸屏黑屏是一种常见的故障现象,可能由多种原因引起。通过本文介绍的维修方法,我们可以有效地解决黑屏问题,恢复触摸屏的正常使用。在实际维修过程中,我们需要根据具体情况进行具体分析,并采取相应的维修措施。同时,加强设备的日常维护和保养工作也是预防故障发生的重要措施之一。
